解码芯片：电子世界的核心基石

在当今数字化时代，从智能手机到超级计算机，从自动驾驶汽车到智能家电，各类电子产品的高效运行都离不开一颗"大脑"——芯片。作为现代信息技术的核心载体，芯片以其微型化、集成化的特性，推动着人类社会的快速发展。那么，芯片究竟是什么？它由哪些材料构成？本文将带您深入了解这一神奇的电子材料。

一、芯片的基本概念与结构

芯片（Chip），又称集成电路（Integrated Circuit，简称IC），是通过半导体制造工艺，将大量晶体管、电阻、电容等电子元件及其连接线路集成在一块半导体基片上，形成具有特定功能的微型化电子器件或系统。芯片的核心结构主要包括：

1. 半导体衬底：通常采用单晶硅片作为基础材料，是芯片制造的基底。

2. 有源器件：主要是晶体管，用于实现信号的放大和开关功能。

3. 无源器件：包括电阻、电容等，用于电路的信号处理。

4. 互连系统：由金属导线和绝缘层构成，实现各元件之间的电气连接。

二、芯片的核心制造材料

1. 半导体材料

• 硅（Si）：作为最主要的半导体材料，硅具有良好的电学性能、化学稳定性和加工适应性。硅晶圆的纯度要求极高，通常需要达到99.9999999%以上。

• 化合物半导体：包括砷化镓（GaAs）、氮化镓（GaN）、碳化硅（SiC）等，这些材料在高频、高功率、光电子等领域具有独特优势。例如，氮化镓和碳化硅被广泛应用于5G通信、新能源汽车等领域。

2. 光刻材料

• 光刻胶：是光刻工艺中关键的感光材料，根据曝光后溶解性的不同，可分为正性光刻胶和负性光刻胶。光刻胶的性能直接影响芯片的制造精度。

• 掩模版：用于在光刻胶上形成精确的图形，是光刻工艺的核心工具。

3. 金属材料

• 铝（Al）：早期芯片常用的互连材料，具有良好的导电性和加工性能。

• 铜（Cu）：随着芯片集成度的提高，铜因其更低的电阻和更好的电迁移性能，逐渐取代铝成为主流互连材料。

• 钨（W）：常用于制造接触孔和通孔，具有高熔点和良好的电学性能。

4. 绝缘材料

• 二氧化硅（SiO₂）：作为传统的绝缘材料，广泛应用于晶体管栅极绝缘层和层间绝缘。

• 低介电常数（Low-k）材料：随着芯片特征尺寸的缩小，为减少信号延迟和串扰，新型低介电常数材料得到广泛应用。

三、芯片制造工艺简介

芯片制造是一个极其复杂的过程，涉及数百道工序，主要包括：

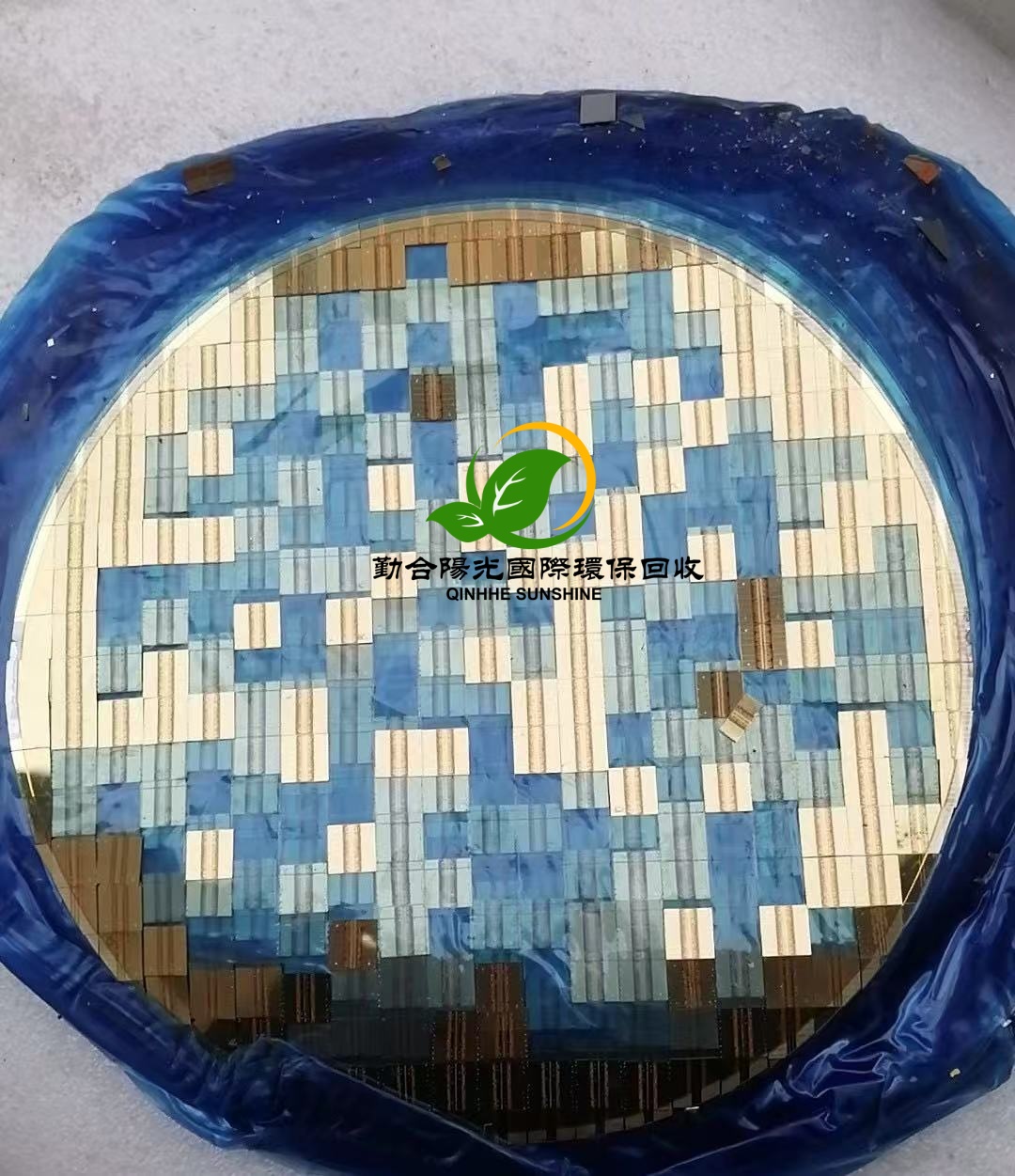

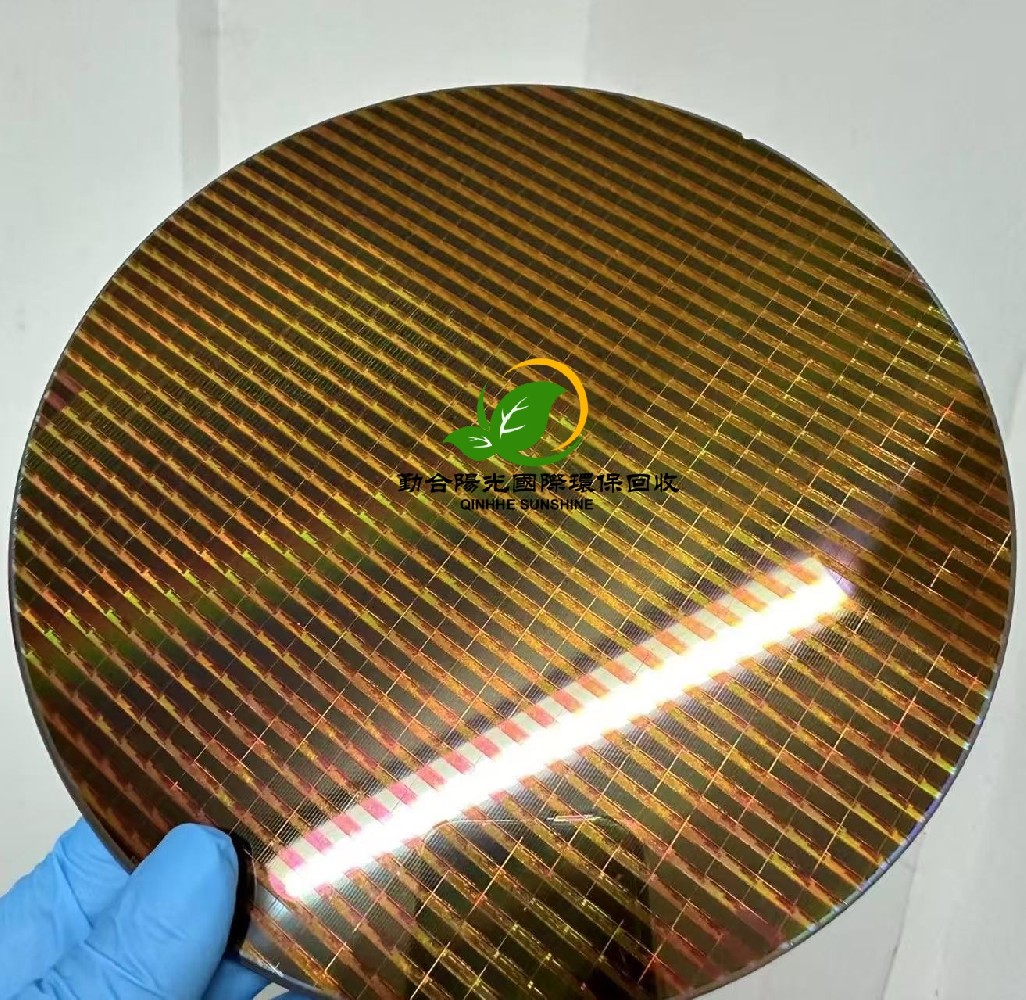

1. 硅片制备：从硅矿石提纯到单晶硅生长，再切割成晶圆。

2. 光刻：通过光刻技术将电路图案转移到晶圆表面。

3. 蚀刻：利用化学或物理方法去除不需要的材料。

4. 掺杂：通过离子注入或扩散工艺改变半导体材料的电学性能。

5. 薄膜沉积：在晶圆表面形成绝缘层、导电层等薄膜。

6. 互连：通过金属布线实现各元件之间的电气连接。

7. 封装测试：将芯片封装保护，并进行功能测试。

四、芯片材料的发展趋势

随着摩尔定律的持续推进，芯片制造技术不断向更小的特征尺寸发展，对材料性能提出了更高要求：

1. 新型半导体材料：二维材料（如石墨烯）、III-V族化合物等有望突破硅基材料的性能限制。

2. 先进光刻材料：极紫外光刻（EUV）技术的发展推动光刻胶等材料的革新。

3. 高可靠性封装材料：满足芯片小型化、高性能化需求的新型封装材料不断涌现。

芯片作为现代信息技术的核心载体，其发展水平直接影响着一个国家的科技实力和国际竞争力。从基础材料到制造工艺，每一个环节都凝聚着科研人员的智慧和创新。随着技术的不断进步，芯片材料将持续演进，为人类社会带来更多可能。

了解芯片的本质和构成，不仅能让我们更好地认识现代科技，也为探索未来信息技术发展指明了方向。在这个"芯片为王"的时代，掌握核心材料和技术，无疑是赢得未来竞争的关键。
